Sikafloor® MultiDur ES-43 ESD
Sistema epossidico per pavimenti, colorato, liscio, conduttivo con rivestimento poliuretanico ESD
Sikafloor® MultiDur ES-43 ESD è un sistema epossidico ESD, senza giunti, liscio, a basso contenuto di VOC. Consiste in uno strato di Sikafloor®-262 AS N epossidico bicomponente, autolivellante, conduttivo e uno strato di Sikafloor®-305 W ESD bicomponente, poliuretanico, ESD, in dispersione acquosa, colorato, applicato a rullo.
- BVG (Body Voltage Generation) < 20 V
- Conforme ai requisiti della ANSI/ESD S20.20 e IEC 61340-5-1
- Soddisfa i requisiti ESD a 12% U.R./+23°C*
- Buona resistenza agli UV, non ingiallisce
- Bassissima emissione di VOC
- Rivestimento a base acqua
- Facile da applicare e da pulire
- Facile da rigenerare, può essere sovrarivestito con se stesso
- Basso odore
- Superficie opaca

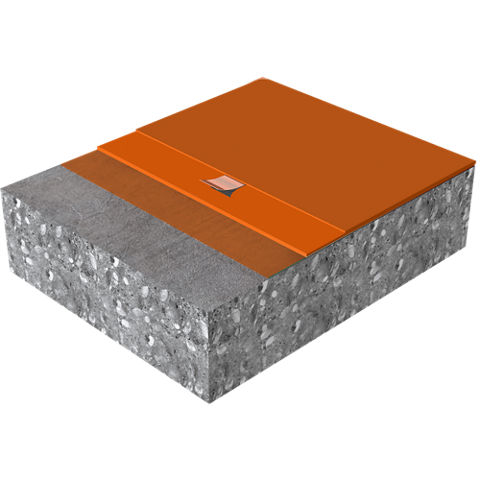

Struttura Sistema
Impieghi
Sikafloor® MultiDur ES-43 ESD è utilizzato come:- Sistema dissipativo, colorato, per interni per aree elettrostaticamente protette (EPA).
- Particolarmente adatto per aree dove è richiesta bassa carica elettrostatica, basso BVG (Body Voltage Generation) e una superficie dissipativa.
- Applicazioni tipiche sono: camere bianche, industria elettronica, settore microbiologico/microchimico, impianti di produzione nell'industria dell'automobile ecc.
Vantaggi
- BVG (Body Voltage Generation) < 20 V
- Conforme ai requisiti della ANSI/ESD S20.20 e IEC 61340-5-1
- Soddisfa i requisiti ESD a 12% U.R./+23°C*
- Buona resistenza agli UV, non ingiallisce
- Bassissima emissione di VOC
- Rivestimento a base acqua
- Facile da applicare e da pulire
- Facile da rigenerare, può essere sovrarivestito con se stesso
- Basso odore
- Superficie opaca
Packaging
Consultare le relative Schede Dati Prodotto
Colore
Disponibile nei colori RAL 1000, 1001, 1002, 1011, 3012, 5024, 6021, 6024, 7011, 7032, 7035, 7038, 7040, 7042, 7044, 7047, 9018.
Il colore dello strato base deve essere simile al colore del rivestimento Sikafloor®-305 W ESD.
Aspetto
Liscio, superficie opaca
Dettagli Sistema
CERTIFICAZIONI / NORMATIVE
- Resina sintetica per massetti secondo la EN 13813:2002, DoP 02 08 01 02 037 0 000001 2017, certificato dall'ente notificato 0921, certificato 2017, che rilascia il marchio CE.
- Rivestimento protettivo del calcestruzzo secondo la N 1504-2:2004, DoP 02 08 01 02 037 0 000001 2017, certificato dall'ente notificato 0921, certificato 2017, che rilascia il marchio CE.

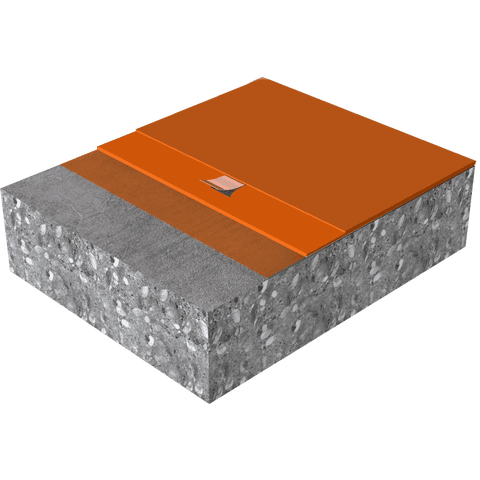

Struttura del sistema
Sikafloor® MultiDur ES-43 ESD:
1. Primer | Sikafloor®-156/-160/-161 |
2. Connessione a terra + Primer conduttivo | Sika® Earthing Kit + Sikafloor®-220 W Conductive |
| 3. Strato base conduttivo | Sikafloor®-262 AS N |
4. Rivestimento ESD | Sikafloor®-305 W ESD |
Ottemperare alla configurazione del sistema così come descritta, senza apportare alcuna modifica.
Base chimica
Strato base: epossidico; Rivestimento: poliuretanico
Spessore nominale
~1.5 - 2.0 mm
Durata di conservazione
Consultare le relative Schede Dati Prodotto
Condizioni di immagazzinamento
Consultare le relative Schede Dati Prodotto
Adesione per trazione
> 1.5 N/mm² | (ISO 4624) |
Comportamento elettrostatico
Resistenza alla terra1 | Rg < 109 Ω | (IEC 61340-4-1) |
Resistenza media tipica alla terra2 | Rg < 105 - 106Ω | (DIN EN 1081) |
| BVG (Body voltage generation)2 | < 100 V | (IEC 61340-4-5) |
| Resistenza sistema (Persona/Pavimento/scarpa)3 | < 35 M Ω | (IEC 61340-4-5) |
1 Secondo la IEC 61340-5-1 e la ANSI/ESD S20.20.
2 Le letture possono variare in base alle condizioni ambientali (es. temperatura e umidità) e alle misurazioni.
3 O < 109 Ω + BVG di < 100 V, in caso di letture > 35 M Ω.
Applicazione
Temperatura ambiente
+10 °C min. / +30 °C max.
Umidità relativa dell'aria
Durante l'indurimento l'umidità relativa non deve essere superiore al 75%. Ridurre l'eccesso di umidità tramite un adeguato ricambio d'aria o un deumidificatore
Punto di rugiada
Attenzione al punto di condensa!
La temperatura del supporto deve essere almeno 3°C sopra la temperatura di condensa per ridurre il rischio di condensazione o sbiancamento sulla finitura.
Temperatura del substrato / supporto
+10 °C min. / +30 °C max.
Contenuto di umidità del substrato / supporto
< 4% in peso. Metodo di prova: Sika®Tramex, igrometro al carburo o essiccazione in forno.
Non ci deve essere presenza di umidità di risalita in accordo con l'ASTM (foglio di polietilene).
Tempo di attesa / sovracopertura
Prima di applicare Sikafloor®-220 W Conductive su Sikafloor®-156/160/161 attendere:
Temperatura substrato | Minimo | Massimo |
+10°C | 24 h | 4 gg |
+20°C | 12 h | 2 gg |
| +30°C | 8 h | 1 g |
Prima di applicare Sikafloor®-262 AS N su Sikafloor®-220 W Conductive attendere:
Temperatura substrato | Minimo | Massimo |
+10°C | 26 h | 7 gg |
+20°C | 17 h | 5 gg |
| +30°C | 12 h | 4 gg |
Prima di applicare Sikafloor®-305 W ESD su Sikafloor®-262 AS N attendere:
Temperatura substrato | Minimo | Massimo |
+10°C | 36 h | 7 gg |
+20°C | 24 h | 5 gg |
| +30°C | 16 h | 3 gg |
Prima di applicare Sikafloor®-305 W ESD su Sikafloor®-305 W ESD attendere:
Temperatura substrato | Minimo | Massimo |
+10°C | 48 h | 10 gg |
+20°C | 24 h | 8 gg |
| +30°C | 16 h | 7 gg |
I tempi indicati sono approssimativi e sono influenzati dalle reali condizioni di cantiere, in particolare temperatura e umidità relativa dell’aria.
Prodotti applicati pronti per l'uso
Temperatura | Pedonabile | Traffico leggero | Indurito |
+10°C | ~ 48 h | ~ 5 gg | ~ 10 gg |
+20°C | ~ 24 h | ~ 3 gg | ~ 8 gg |
+30°C | ~ 16 h | ~ 2 gg | ~ 7 gg |
Questi tempi sono approssimativi e sono influenzati dalle condizioni di cantiere quali temperatura e umidità relativa dell’aria.
Consumo
Sikafloor® MultiDur ES-43 ESD System
Strato | Prodotto | Consumo |
Primer | Sikafloor®-156/-160/-161 | 1-2 x ~ 0.3 - 0.5 kg/m² |
Livellamento (se richiesto) | Sikafloor®-156/-160/-161 malta da livellamento | Consultare la Scheda Dati Prodotto dei Sikafloor®-156/-160/-161 |
| Connessione a terra | Sika® Earthing Kit | 1 punto di connessione per circa 200 -300 m², min. 2 per stanza |
| Primer conduttivo | Sikafloor®-220 W Conductive | 1 x 0.08 - 0.10 kg/m² |
Strato base conduttivo | Sikafloor®-262 AS N caricato con sabbia di quarzo F34* | Max 2.5 kg/m² Legante + sabbia di quarzo F 34: da 1 : 0.1 in peso a 1 : 0.3 in peso (in base alla temperatura ambientale il rapporto di carica varia) |
| Rivestimento ESD | Sikafloor®-305 W ESD | 1-2 x 0.18 – 0.2 kg/m²/strato |
Queste indicazioni sono teoriche e non includono consumi addizionali dovuti alla porosità e alla geometria del supporto, alle variazioni di quota, sfridi ecc..
* Tutte le proprietà fisiche sono state determinate utilizzando sabbia di quarzo 0.1-0.3 mm della Quarzwerke GmbH Frechen. Altre tipi di sabbia di quarzo possono avere degli effetti diversi sul prodotto, come grado di riempimento, proprietà di autolivellamento e caratteristiche estetiche. Generalmente, minore è la temperatura minore è il rapporto di carica. Se utilizzato in condizioni di elevata usura, es. sedie girevoli, un secondo strato di Sikafloor®-305 W ESD aumenta le proprietà meccaniche del rivestimento. Un consumo minore di quello indicato può causare segni dovuti al passaggio del rullo, differenze di lucentezza e irregolarità della struttura della superficie.
PULIZIA
Vedere: "Pulizia e manutenzione dei Sistemi Sikafloor®".
