Sikaplan® TM-18
FISSATE MECCANICAMENTE
0.0 (0)
Sikaplan® TM-18 (spessore 1.8 mm) è un manto sintetico, flessibile, per l’impermeabilizzazione di tetti, a base di poliolefine flessibili (FPO) di elevata qualità, contenente stabilizzatori alla luce ultravioletta, ritardanti di fiamma, prodotto con armatura in poliestere, secondo norma EN 13956. Sikaplan® TM-18 è un manto impermeabile saldabile ad aria calda, resistente ai raggi UV, formulato per essere utilizzato in tutte le condizioni climatiche.
- Resistente all'esposizione permanente ai raggi UV.
- Resistente a tutte le sollecitazioni ambientali
comuni. - Resistente ai micro-organismi.
- Compatibile con bitume invecchiato.
- Saldabile ad aria calda senza uso di fiamme libere.
- Dati di riflettanza solare testati CRRC.
- Riciclabile.
Impieghi
Manto impermeabile per:- Coperture a vista con sistema di fissaggio meccanico.
Vantaggi
- Resistente all'esposizione permanente ai raggi UV.
- Resistente a tutte le sollecitazioni ambientali
comuni. - Resistente ai micro-organismi.
- Compatibile con bitume invecchiato.
- Saldabile ad aria calda senza uso di fiamme libere.
- Dati di riflettanza solare testati CRRC.
- Riciclabile.
Packaging

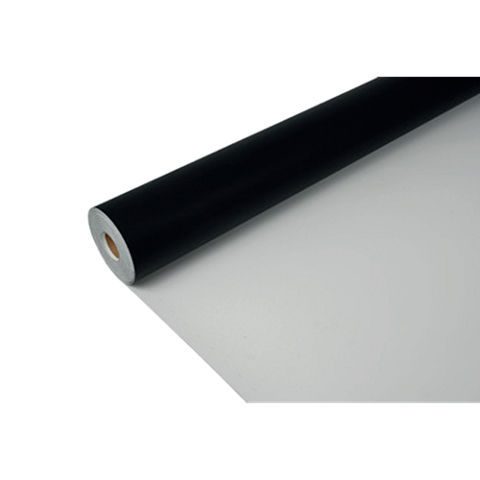

I rotoli standard di Sikaplan® TM-18 sono avvolti singolarmente in un foglio di polietilene giallo.
Lunghezza rotolo: | 15,00 m |
Larghezza rotolo: | 2,00 m |
Peso rotolo: | 57,00 kg |
Colore
Superficie: | liscia, opaca |
Colore: | |
Faccia superiore: | bianco traffico (simile RAL 9016) |
Faccia inferiore: | nero |
Dettagli Prodotto
SOSTENIBILITÀ
- Conforme LEED v4 SSc 5 (Opzione 1): Riduzione Effetto Isola di Calore – Copertura.
- Conforme LEED v4 MRc 3 (Opzione 2): Dichiarazione e ottimizzazione dei prodotti da costruzione - Provenienza delle materie prime.
- Conforme LEED v4 MRc 4 (Opzione 2): Dichiarazione e ottimizzazione dei prodotti da costruzione - Componenti.
- Conforme LEED v2009 SSc 7.2 (Opzione 1): Effetto Isola di Calore - Copertura.
- Conforme LEED v2009 MRc 4 (Opzione 2): Contenuto riciclato.
CERTIFICAZIONI / NORMATIVE
- Marcatura CE e DoP, secondo norma di prodotto
EN 13956 - Membrane flessibili per impermeabilizzazione - Membrane di materiale plastico e di gomma per l'impermeabilizzazione delle coperture. - Resistenza al fuoco dall’esterno testata secondo norma ENV 1187 e classificata secondo norma
EN 13501-5: BROOF (t1) e BROOF (t4). - Factory Mutual (FM) Classe di approvazione: 4470.
- Dati di riflettanza solare testati CRRC.
Dichiarazione di prodotto
EN 13956
Durata di conservazione
5 anni dalla data di produzione.
Condizioni di immagazzinamento
I rotoli devono essere conservati tra + 5°C e +30°C in posizione orizzontale su pallet, al riparo da luce solare diretta, pioggia e neve.
Non accatastare i bancali dei rotoli durante il trasporto o l’immagazzinamento.
Difetti visibili
Conforme | (EN 1850-2) |
Lunghezza
15 m (-0 % / +5 %) | (EN 1848-2) |
Larghezza
2 m (-0,5 % / +1 %) | (EN 1848-2) |
Spessore effettivo
1,80 mm (-5 % / +10 %) | (EN 1849-2) |
Rettilineità
≤ 30 mm | (EN 1848-2) |
Planarità
≤ 10 mm | (EN 1848-2) |
Massa areica
1,9 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Struttura del sistema
E’ disponibile una vasta gamma di accessori, per esempio pezzi prefabbricati, bocchette di scarico, scarichi liberi, lastre pedonabili e profili Decor.
Prodotti accessori:
- Sarnafil® T 66-15 D RAL 9016 per i dettagli
- Lamiera Sarnafil® T
- Sarnabar® / Sarnafast®
- Cordolo di saldatura Sarnafil® T
- Sarnafil® T Prep / Set di pulizia
- Sarnacol® T 660
- Solvent T 660
- Sarnafil® T Clean
Compatibilità
Sikaplan® TM-18 è compatibile con tutti gli isolanti termici e con gli strati di compensazione idonei per coperture. Non è richiesto uno strato di separazione aggiuntivo.
Sikaplan® TM-18 è idoneo per l’applicazione diretta su coperture bituminose esistenti livellate, ben pulite, per esempio nel caso di rifacimenti su vecchie coperture.
Possono verificarsi variazioni di colore sulla superficie del manto impermeabile nel caso di contatto diretto con bitume.
Resistenza all'urto
supporto rigido | ≥ 800 mm |
supporto morbido | ≥ 1000 mm |
Resistenza alla grandine
supporto rigido | ≥ 23 m/s |
supporto flessibile | ≥ 33 m/s |
Resistenza al carico statico
supporto morbido | ≥ 20 kg |
supporto rigido | ≥ 20 kg |
Resistenza a trazione
longitudinale | ≥ 900 N/50 mm |
trasversale | ≥ 900 N/50 mm |
Allungamento
longitudinale | ≥ 13 % |
trasversale | ≥ 13 % |
Resistenza alla lacerazione
longitudinale | ≥ 250 N |
trasversale | ≥ 250 N |
Resistenza al distacco delle giunzioni (saldature)
nessuna rottura della saldatura | (EN 12316-2) |
Resistenza al taglio delle giunzioni (saldature)
≥ 500 N/50 mm | (EN 12317-2) |
Stabilità dimensionale
longitudinale | ≤ |0,5| % |
trasversale | ≤ |0,2| % |
Riflettanza solare
Colore | Iniziale | Dopo 3 anni | Testato da |
RAL 9016 | 0,80 | 0,68 | CRRC |
Indice di riflettanza solare SRI
Colore | Iniziale | Dopo 3 anni | Testato da |
RAL 9016 | 100 | 83 | CRRC |
Prodotti testati CRRC sono elencati nella banca dati dei prodotti Cool Roof Rating Council (CRRC).
Emittanza termica
Colore | Iniziale | Dopo 3 anni | Testato da |
RAL 9016 | 0,89 | 0,89 | CRRC |
Flessibilità a freddo
≤ -25 °C | (EN 495-5) |
Tenuta all'acqua / Impermeabilità
Conforme | (EN 1928) |
Esposizione al bitume
Conforme1) | (EN 1548) |
1) Sikaplan® TM è compatibile con bitume invecchiato. Scolorimento possibile.
Esposizione agli agenti chimici liquidi, acqua inclusa
Su richiesta | (EN 1847) |
Resistenza ai raggi UV
Conforme (> 5000 h / grado 0) | (EN 1297) |
Esposizione al fuoco dall'esterno
BROOF (t1) < 20° | (ENV 1187) |
Verificare con l'Ufficio Tecnico Sika® Roofing le stratigrafie testate.
Reazione al fuoco
Classe E | (EN ISO 11925-2, classificazione secondo EN 13501-1) |
Applicazione
Temperatura ambiente
-15 °C min. / +60 °C max.
Temperatura del substrato / supporto
-25 °C min. / +60 °C max.
ATTREZZATURA
Le sovrapposizioni dei teli sono saldate con specifiche attrezzature elettriche ad aria calda, quali saldatori manuali e rullini di pressione, oppure saldatrici automatiche con capacità di controllo della temperatura dell'aria calda di almeno 600 °C.
Attrezzatura raccomandate:
- LEISTER® TRIAC, per saldatura manuale
- LEISTER® UNIDRIVE-500, per saldatura
semi-automatica - LEISTER® VARIMAT, per saldatura automatica
- SARNAMATIC®, per saldatura automatica
QUALITA' DEL SUPPORTO / SUBSTRATO
La superficie del supporto deve essere uniforme, liscia, senza angoli e spigoli vivi, senza bave taglienti, ecc.
Il supporto deve essere compatibile con il manto, resistente ai solventi, pulito, asciutto, senza grasso e sporco. Le lamiere devono essere pulite con Solvent T 660 prima di applicarvi la colla.
APPLICAZIONE
Procedura di installazione
Seguire la procedura di installazione così come definita nel Method Statement, nel manuale di posa e nelle istruzioni operative che devono essere sempre adattate alle vigenti condizioni di cantiere.
Metodo di fissaggio - indicazioni generali
Il manto impermeabile è posato a secco e fissato meccanicamente in corrispondenza delle sovrapposizioni dei teli oppure indipendentemente dalle stesse, secondo le disposizioni specifiche di progetto Sika®.
Metodo di fissaggio per punti (Sarnafast®)
Posa a secco del manto Sikaplan® TM-18 con elementi di fissaggio Sarnafast® e piastrine/manicotti con ancorette a 35 mm dal bordo del manto, in corrispondenza della zona di sovrapposizione dei teli. Sovrapposizione dei teli di 120 mm e successiva saldatura per termo-fusione ad aria calda. Gli elementi di fissaggio e l’interasse dovranno essere stabiliti secondo specifico calcolo di progetto realizzato da Sika®. In corrispondenza dei risvolti verticali e degli elementi passanti il manto Sikaplan® TM-18 deve essere fissato con profilo Sarnabar® e cordolo di contrasto antistrappo Sarnafil® T, diametro 4 mm che evita la rottura per lacerazione e lo sfilamento del manto di copertura per effetto
del vento.
Metodo di saldatura
Per la rimozione di sporco dalla zona di sovrapposizione e saldatura, utilizzare Sarnafil® T Prep. In ogni caso si raccomanda l’uso di Sarnafil® T Prep prima della saldatura.
I parametri di saldatura, come velocità, temperatura, flusso dell’aria, pressione ed altre funzionalità della saldatrice, devono essere stabiliti con prove in sito, prima di iniziare i lavori, e devono essere regolate in funzione del tipo di equipaggiamento e delle condizioni climatiche. La larghezza effettiva della sovrapposizione saldata deve essere minimo di 20 mm.
Controllo delle saldature
Tutte le saldature devono essere verificate meccanicamente,
una volta raffreddate, con un cacciavite con punta arrotondata, in modo da individuare eventuali imperfezioni. Ogni imperfezione deve essere corretta con saldatura ad aria calda.
