Sika® FloorJoint PB-30 PD
PANNELLO PREFABBRICATO iN FIBRA DI CARBONIO PER GIUNTI A PAVIMENTO NEI PARCHEGGI
Sika® FloorJoint PB-30 PD è un pannello prefabbricato in materiale composito in fibra di carbonio a matrice polimerica (CFRP) per giunti a pavimento ad elevata resistenza. Il giunto a forma di onda permette una migliore distribuzione dei carichi e una riduzione delle vibrazioni dovute al passaggio di auto e muletti. Il pannello è equipaggiato con una flangia da incasso lungo entrambi i bordi, che permette una perfetta integrazione con il pavimento in resina.
- Può essere levigato per ottenere una superficie perfettamente allineata con il pavimento
- Coefficiente di espansione termica simile alle resine per pavimenti
- È possibile renderlo impermeabile all'acqua
- Non vibra al passaggio di auto o carrelli elevatori
- Utilizzabile dopo 24 ore dalla messa in opera
- Resistente alle sollecitazioni meccaniche
- Facile istallazione e riparazione
- Non corrosivo
- Per giunti con larghezza massima pari a 60 mm (massimo movimento positivo = 40 mm)
Struttura Sistema
Impieghi
- Giunto per per pavimentazioni in calcestruzzo o massetto nuove o da ripristinare come parcheggi o rampe in aree interne.
Vantaggi
- Può essere levigato per ottenere una superficie perfettamente allineata con il pavimento
- Coefficiente di espansione termica simile alle resine per pavimenti
- È possibile renderlo impermeabile all'acqua
- Non vibra al passaggio di auto o carrelli elevatori
- Utilizzabile dopo 24 ore dalla messa in opera
- Resistente alle sollecitazioni meccaniche
- Facile istallazione e riparazione
- Non corrosivo
- Per giunti con larghezza massima pari a 60 mm (massimo movimento positivo = 40 mm)
Packaging
Consultare la relativa Scheda Dati Prodotto
Dettagli Sistema
CERTIFICAZIONI / NORMATIVE
- Reazione al fuoco, classificazione secondo la DIN EN 13301-1, presso Hoch, Test report No.: PB-Hoch-140803-3
- Reazione al fuoco, classificazione secondo la DIN EN ISO 11925-2, presso Hoch, Test report No.: PB-Hoch-140801-3
- Reazione al fuoco, classificazione secondo la DIN EN ISO 9239-1, presso Hoch, Test report No.: PB-Hoch-140802-3
Durata di conservazione
Consultare la relativa Scheda Dati Prodotto
Condizioni di immagazzinamento
Consultare la relativa Scheda Dati Prodotto

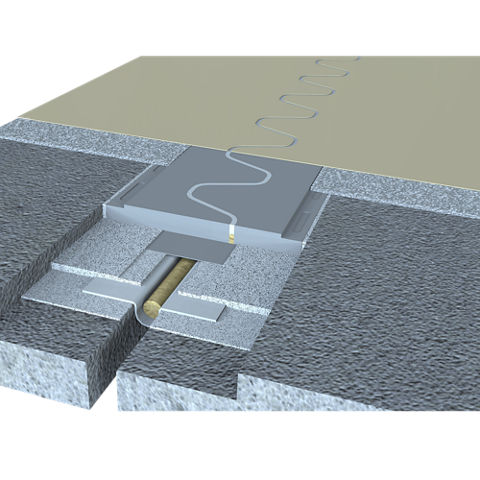

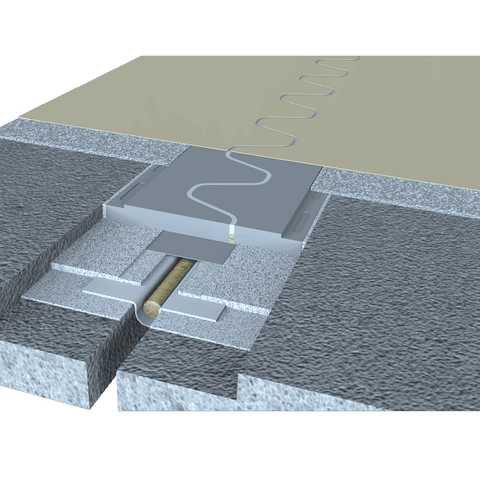

Struttura del sistema
Sika® FloorJoint PB-30 PD:
| 1. Impermeabilizzazione | Sikadur®-30 Normal o Sikadur®-31 Normal + Sikadur® Combiflex® SG-10 M |
| 2. Cordone fondo-giunto | Sika Ethafoam di taglia adatta allo spessore del giunto |
| 3. Adesivo | Sikadur®-30 Normal o Sikadur®-31 Normal |
| 4. Pannello | Sika® FloorJoint PD |
| 5. Strato base | Sikafloor®-156/161 + Sikafloor®-377, spolverato a rifiuto |
| 6. Rivestimento | es. Sikafloor®-359N |
Base chimica
Polimeri rinforzati con fibre di carbonio
Reazione al fuoco
| Bfl s1 (in riferimento materiale composito di cui è composto il pannello Sika® FloorJoint PD) | (EN 13301-1) |
Resistenza chimica
Contattare il nostro Servizio Tecnico
Progettazione dei giunti
| Larghezza giunto1 | Movimento positivo2, 4 | Movimento negativo3 |
| 0 mm | + 40.0 mm | - 0 mm |
| 5 mm | + 37.5 mm | - 5 mm |
| 10 mm | + 35.0 mm | - 5 mm |
| 15 mm | + 32.5 mm | - 5 mm |
| 20 mm | + 30.0 mm | - 5 mm |
| 25 mm | + 27.5 mm | - 5 mm |
| 30 mm | + 25.0 mm | - 5 mm |
| 35 mm | + 22.5 mm | - 5 mm |
| 40 mm | + 20.0 mm | - 5 mm |
| 45 mm | + 17.5 mm | - 5 mm |
| 50 mm | + 15.0 mm | - 5 mm |
| 55 mm | + 12.5 mm | - 5 mm |
| 60 mm | + 10.0 mm | - 5 mm |
- Larghezza della cavità tra i 2 elementi in calcestruzzo sottostanti al Sika® FloorJoint PB-30 PD al momento dell'istallazione.
- Il movimento positivo del giunto è la misura di quanto la cavità tra i 2 elementi in calcestruzzo sottostanti si può allargare rispetto al valore iniziale. Non eccedere il massimo movimento positivo, poichè in tal caso i denti del Sika® FloorJoint PB-30 PD perderebbero sostegno rischiando di cedere.
- Il movimento negativo del giunto è la misura di quanto la cavità tra i 2 elementi in calcestruzzo sottostanti si può restringere rispetto al valore iniziale.
- Il sigillante potrebbe fessurare soggetto a un movimento positivo di 10-15 mm, ciò non influenza però la performance tecnica del Sika® FloorJoint PB-30 PD. Il compito del sigillante non è garantire l'impermeabilità ma mantenere il giunto pulito. Istallare il sistema Sikadur® Combiflex® SG sotto il Sika® FloorJoint PB-30 PD in caso sia richiesto un giunto a tenuta d'acqua.
Applicazione
Tempo di attesa / sovracopertura
Prima di applicare Sikadur®-30/-31 Normal + Sika®-FloorJoint PD su Sikadur®-30/-31 Normal + Sikadur® Combiflex® SG-10 M attendere:
| Temperatura substrato | Min | Max |
| +10°C | 24 h | 14 gg |
| +20°C | 12 h | 10 gg |
| +30°C | 8 h | 7 gg |
Prima di smerigliare e applicare Sikafloor®-375 su Sikadur®-30/-31 Normal + Sika®-FloorJoint PD attendere:
| Temperatura substrato | Min | Max |
| +10°C | 24 h | 14 gg |
| +20°C | 12 h | 10 gg |
| +30°C | 8 h | 7 gg |
Prima di smerigliare e applicare Sikafloor®-359N su Sikafloor®-375 attendere:
| Temperatura substrato | Min | Max |
| +10°C | 24 h | 48 h |
| +20°C | 15 h | 24 h |
| +30°C | 8 h | 16 h |
Tali tempistiche sono approssimate e influenzate dai cambiamenti delle condizioni ambientali, in particolare temperatura e umidità relativa.
Prodotti applicati pronti per l'uso
| Temperatura | Pedonabile | Traffico leggero | Indurito |
| +10°C | 24 h | 72 gg | 7 gg |
| +20°C | 12 h | 30 gg | 5 gg |
| +30°C | 5 h | 24 gg | 4 gg |
Nota: tali tempistiche sono approssimate e influenzate dal cambiamento delle condizioni ambientali.
Consumo
Sistema Sika® FloorJoint PB-30 PD:
| Strato | Prodotto | Consumo |
| Impermeabilizzante | Sikadur®-30 Normal o Sikadur®-31 Normal + Sikadur® Combiflex® SG-10 M | Adesivo: ~ 1.2 kg/m; nastro Combiflex: tanto quanto lunghezza giunto |
| Cordone fondo-giunto | Sika Ethafoam (taglia adatta alla larghezza del giunto) | Tanto quanto lunghezza giunto |
| Adesivo | Sikadur®-30 Normal o Sikadur®-31 Normal | ~ 3 - 5 kg/m (a seconda della profondità dello scasso) |
| Pannello | Sika® FloorJoint PD | 1 pz per 1.2 m di giunto |
| Primer & strato base | Sikafloor®-156/161 | ~ 0.3 - 0.5 kg/m² |
| Rivestimento | Sikafloor®-359N | ~ 0.9 kg/m² |
* In alternativa si può spolverare con sabbia di quarzo 0.4-0.8 mm. Per il consumo del Sikafloor®-359N vedere la Scheda Dati Prodotto.
I valori riportati sono teorici e non considerano eventuali incrementi di consumo dovuti a porosità della superficie, profilo superficiale, variazioni di spessore, sfriti, ecc..
APPLICAZIONE
Vedere il Method Statement del Sika® FloorJoint PD.
