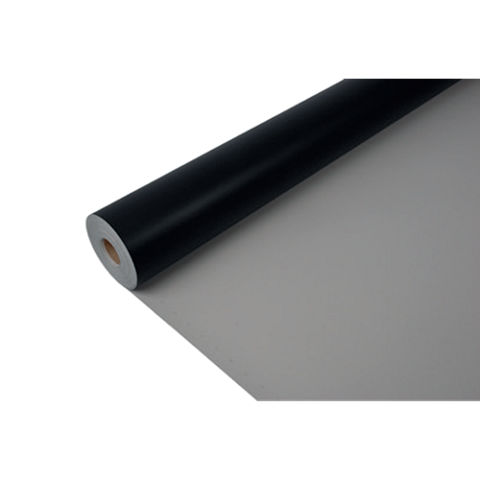

Sarnafil® TS 77-20
MANTO SINTETICO PER IMPERMEABILIZZAZIONE DI COPERTURE
A VISTA FISSATE MECCANICAMENTE
0.0 (0)
Sarnafil® TS 77-20 (spessore 2.0 mm) è un manto sintetico, flessibile, per l’impermeabilizzazione di tetti, a base di poliolefine flessibili (FPO) di elevata
qualità, contenente stabilizzatori alla luce ultravioletta, ritardante di fiamma, prodotto con armatura composita in rete di poliestere e fibra di vetro, secondo norma
EN 13956.
Sarnafil® TS 77-20 è un manto impermeabile saldabile ad aria calda, resistente ai raggi UV, formulato per essere utilizzato in tutte le condizioni climatiche.
Sarnafil® TS 77-20 è prodotto con armatura composita in rete di poliestere e fibra di vetro per garantire elevata resistenza e stabilità dimensionale.
- Prestazioni comprovate da decenni
- Colore RAL 9016 SR: eccellenti proprietà di riflettanza per la realizzazione di “Cool Roof”
- Disponibile in diversi colori
- Resistente all'esposizione permanente ai raggi UV
- Elevata stabilità dimensionale
- Resistente agli urti ed alla grandine
- Resistente a tutte le comuni sollecitazioni ambientali
- Resistente ai micro-organismi
- Compatibile con bitume invecchiato
- Saldabile ad aria calda senza uso di fiamme libere
- Riciclabile
Impieghi
Manto impermeabile per:- Coperture a vista con sistema di fissaggio meccanico.
Vantaggi
- Prestazioni comprovate da decenni
- Colore RAL 9016 SR: eccellenti proprietà di riflettanza per la realizzazione di “Cool Roof”
- Disponibile in diversi colori
- Resistente all'esposizione permanente ai raggi UV
- Elevata stabilità dimensionale
- Resistente agli urti ed alla grandine
- Resistente a tutte le comuni sollecitazioni ambientali
- Resistente ai micro-organismi
- Compatibile con bitume invecchiato
- Saldabile ad aria calda senza uso di fiamme libere
- Riciclabile
Packaging
I rotoli standard di Sarnafil® TS 77-20 sono avvolti singolarmente in un foglio di polietilene blu.
Lunghezza rotolo: | 15,00 m |
Larghezza rotolo: | 2,00 m |
Peso rotolo: | 64,80 kg |
Colore
Superficie: | |
Standard: | liscio, opaco |
Alta riflettanza RAL 9016 SR: | liscio, lucido |
Colori: | |
Faccia superiore: | beige grigio finestra (~ RAL 7040)* grigio antracite (~ RAL 7016)* bruno rame (~ RAL 8004)* verde reseda (~ RAL 6011)* bianco traffico (~ RAL 9016 SR) ad elevata riflettanza solare |
Faccia inferiore: | nero |
* Disponibilità colori soggetta ad un quantitativo minimo di ordine, secondo programma di fornitura vigente.
Dettagli Prodotto
SOSTENIBILITÀ
- Conforme LEED v4 SSc 5 (Opzione 1): Riduzione Effetto Isola di Calore - Copertura (solo bianco traffico).
- Conforme LEED v4 MRc 2 (Opzione 1): Dichiarazione e ottimizzazione dei prodotti da costruzione - Dichiarazione Ambientale di Prodotto.
- Conforme LEED v4 MRc 3 (Opzione 2): Dichiarazione e ottimizzazione dei prodotti da costruzione - Provenienza delle materie prime.
- Conforme LEED v4 MRc 4 (Opzione 2): Dichiarazione e ottimizzazione dei prodotti da costruzione - Componenti.
- Conforme LEED v2009 SSc 7.2 (Opzione 1): Effetto Isola di Calore - Copertura.
- Conforme LEED v2009 MRc 4 (Opzione 2): Contenuto riciclato.
- IBU Dichiarazione Ambientale di Prodotto (EPD) disponibile.
CERTIFICAZIONI / NORMATIVE
- Manto sintetico per impermeabilizzazione di coperture conforme alla norma di prodotto EN 13956, provvisto di marcatura CE e DoP
- Factory Mutual (FM) Classe di approvazione: 4470, certificato n. 3047304
- Dati di riflettanza solare testati CRRC
(beige e bianco traffico)
Durata di conservazione
5 anni dalla data di produzione
Condizioni di immagazzinamento
I rotoli devono essere conservati nella propria confezione originale integra, in condizioni asciutte e temperatura compresa tra +5 °C e +30 °C in posizione orizzontale. Non accatastare i bancali dei rotoli durante il trasporto e l’immagazzinamento.
Dichiarazione di prodotto
EN 13956
Difetti visibili
Conforme | (EN 1850-2) |
Lunghezza
15 m (-0 % / +5 %) | (EN 1848-2) |
Larghezza
2 m (-0.5 % / +1 %) | (EN 1848-2) |
Spessore effettivo
2,0 mm (-5 % / +10 %) | (EN 1849-2) |
Rettilineità
≤ 30 mm | (EN 1848-2) |
Planarità
≤ 10 mm | (EN 1848-2) |
Massa areica
2,16 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Struttura del sistema
E’ disponibile una vasta gamma di accessori, per esempio pezzi prefabbricati, bocchette di scarico, scarichi liberi, lastre pedonabili e profili Decor.
Prodotti accessori:
- Sarnafil® T 66-15 D per i dettagli
- Strisce Sarnafil® TS 77
- Lamiera Sarnafil® T
- Sarnabar® / Sarnafast®
- Cordolo di saldatura Sarnafil® T
- Sarnafil® T Prep / Set di pulizia
- Sarnacol® T 660
- Solvent T 660
- Sarnafil® T Clean
Compatibilità
Sarnafil® TS 77-20 è compatibile con tutti gli isolanti termici e con gli strati di compensazione idonei per coperture. Non è richiesto uno strato di separazione aggiuntivo.
Sarnafil® TS 77-20 è idoneo per l’applicazione diretta su coperture bituminose esistenti livellate, ben pulite, per esempio nel caso di rifacimenti su vecchie coperture.
Possono verificarsi variazioni di colore sulla superficie del manto impermeabile nel caso di contatto diretto con bitume.
Resistenza all'urto
Supporto rigido | ≥ 1.250 mm |
Supporto morbido | ≥ 1.500 mm |
Resistenza alla grandine
Supporto rigido | ≥ 30 m/s |
Supporto morbido | ≥ 40 m/s |
Resistenza al carico statico
Supporto morbido | ≥ 20 kg |
Supporto rigido | ≥ 20 kg |
Resistenza a trazione
Longitudinale | ≥ 1.000 N/50mm |
Trasversale | ≥ 900 N/50mm |
Allungamento
Longitudinale | ≥ 13 % |
Trasversale | ≥ 13 % |
Stabilità dimensionale
Longitudinale | ≤ |0,2| % |
Trasversale | ≤ |0,1| % |
Resistenza alla lacerazione
Longitudinale | ≥ 300 N |
Trasversale | ≥ 300 N |
Resistenza al distacco delle giunzioni (saldature)
nessuna rottura della saldatura | (EN 12316-2) |
Resistenza al taglio delle giunzioni (saldature)
≥ 500 N/50 mm | (EN 12317-2) |
Flessibilità a freddo
≤ -40 °C | (EN 495-5) |
Esposizione al fuoco dall'esterno
BROOF(t1) < 20° | (EN 1187) |
Verificare con l'Ufficio Tecnico Sika® Roofing le stratigrafie testate.
Reazione al fuoco
Classe E | (EN ISO 11925-2, classificazione secondo la EN 13501-1) |
Esposizione agli agenti chimici liquidi, acqua inclusa
Su richiesta | (EN 1847) |
Esposizione al bitume
Conforme1) | (EN 1548) |
Invecchiamento artificiale
Conforme (> 5.000 h / grado 0) | (EN 1297) |
Tenuta all'acqua / Impermeabilità
Conforme | (EN 1928) |
Riflettanza solare
Colore | Iniziale | Dopo 3 anni | Testato da |
beige | 0,64 | 0,56 | CRRC |
RAL 9016 SR | 0,88 | - | Intertek |
Emittanza termica
Colore | Iniziale | Dopo 3 anni | Testato da |
beige | 0,91 | 0,87 | CRRC |
RAL 9016 SR | 0,89 | - | Intertek |
Indice di riflettanza solare SRI
Colore | Iniziale | Dopo 3 anni | Testato da |
beige | 78 | 66 | CRRC |
RAL 9016 SR | 111 | - | Intertek |
RAL 7040 | 31 | - | Sika |
Prodotti testati CRRC sono elencati nella banca dati dei prodotti
Cool Roof Rating Council (CRRC).
USGBC LEED Rating
Colore | Iniziale | Dopo 3 anni |
RAL 9016 SR | SRI > 82 | SRI > 64 |
beige | - | SRI > 64 |
Conforme ai requisiti minimi LEED V4 SS credito 5 opzione 1 Riduzione isola di calore - Coperture (solo RAL 9016).
Applicazione
Temperatura ambiente
-20 °C min. / +60 °C max.
Temperatura del substrato / supporto
-30 °C min. / +60 °C max.
ATTREZZATURA
Le sovrapposizioni dei teli sono saldate con specifiche attrezzature elettriche ad aria calda, quali saldatori manuali e rullini di pressione, oppure saldatrici automatiche con capacità di controllo della temperatura dell'aria calda di almeno 600 °C.
Attrezzatura raccomandate:
- LEISTER® TRIAC, per saldatura manuale
- LEISTER® UNIDRIVE-500, per saldatura
semi-automatica - SARNAMATIC®, per saldatura automatica
QUALITA' DEL SUPPORTO / SUBSTRATO
La superficie del supporto deve essere uniforme, liscia, senza angoli e spigoli vivi, senza bave taglienti, ecc.
Il supporto deve essere compatibile con il manto, resistente ai solventi, pulito, asciutto, senza grasso e sporco. Le lamiere devono essere pulite con Solvent T 660 prima di applicarvi la colla.
APPLICAZIONE
Procedura di installazione
Seguire la procedura di installazione così come definita nel Method Statement, nel manuale di posa e nelle istruzioni operative che devono essere sempre adattate alle vigenti condizioni di cantiere.
Metodo di fissaggio - indicazioni generali
Il manto impermeabile è posato a secco e fissato meccanicamente in corrispondenza delle sovrapposizioni dei teli oppure indipendentemente dalle stesse, secondo le disposizioni specifiche di progetto Sika®. Le sovrapposizioni sono saldate per termofusione ad aria calda mediante specifiche attrezzature.
Metodo di fissaggio meccanico lineare (Sarnabar®)
Posa a secco del manto Sarnafil® TS 77-20, con sovrapposizione dei teli di 80 mm, saldare immediatamente e fissare al supporto mediante Sarnabar®. Gli elementi di fissaggio e l’interasse dovranno essere stabiliti secondo specifico calcolo di progetto realizzato da Sika®. Eventuali spezzoni di intensificazione perimetrale dovranno essere fissati all'estremità con piastra di ripartizione Sarnabar® LDP. Lasciare uno spazio di 10 mm tra le estremità della barra. Non fissare nel foro più vicino all'estremità. Coprire le estremità della barra con un pezzo di Sarnafil® TS 77-20 e saldare.
Dopo l'installazione, i profili Sarnabar® devono essere ricoperti con una striscia manto Sarnafil® TS 77-20 di larghezza 20 cm. In corrispondenza dei risvolti verticali e degli elementi passanti, il manto Sarnafil® TS 77-20 deve essere fissato con profilo Sarnabar® e cordolo di saldatura Sarnafil® T, diametro 4 mm che evita la rottura per lacerazione e lo sfilamento del manto di copertura per effetto del vento.
Metodo di fissaggio per punti (Sarnafast®)
Su supporti in lamiera e legno, l'orientamento dei teli deve essere perpendicolare all'andamento del supporto. Posa a secco del manto Sarnafil® TS 77-20 con elementi di fissaggio Sarnafast® e piastrine/manicotti con ancorette a 35 mm dal bordo del manto, in corrispondenza della zona di sovrapposizione dei teli. Sovrapposizione dei teli di 120 mm e successiva saldatura per termofusione ad aria calda. Gli elementi di fissaggio e l’interasse dovranno essere stabiliti secondo specifico calcolo di progetto realizzato da Sika®. In corrispondenza dei risvolti verticali e degli elementi passanti, il manto Sarnafil® TS 77-20 deve essere fissato con profilo Sarnabar® e cordolo di saldatura Sarnafil® T, diametro 4 mm che evita la rottura per lacerazione e lo sfilamento del manto di copertura per effetto del vento.
Metodo di fissaggio per induzione (Sarnaweld®)
Posa a secco del manto Sarnafil® TS 77-20 e fissaggio mediante induzione elettromagnetica alle piastre
Sarnaweld® rivestite con adesivo hot-melt, fissate con elementi di fissaggio di tipologia ed interasse secondo specifico calcolo di progetto realizzato da Sika®. Non applicare più piastre Sarnaweld® di quelle che non possono essere indotte entro la giornata. Sovrapposizione dei teli di 80 mm. In corrispondenza dei risvolti verticali e degli elementi passanti, il manto
Sarnafil® TS 77-20 deve essere fissato con profilo
Sarnabar® e cordolo di saldatura Sarnafil® T, diametro 4 mm che evita la rottura per lacerazione e lo sfilamento del manto di copertura per effetto del vento.
Metodo di saldatura
Prima di procedere con la saldatura le sovrapposizioni devono essere preparate con Sarnafil® T Prep.
Le sovrapposizioni dei teli sono saldate con specifiche attrezzature elettriche ad aria calda. I parametri di saldatura, come velocità, temperatura, flusso dell’aria, pressione ed altre funzionalità della saldatrice, devono essere stabiliti con prove in sito, prima di iniziare i lavori, e devono essere regolate in funzione del tipo di attrezzatura e delle condizioni climatiche. La larghezza effettiva della sovrapposizione saldata deve essere minimo di 20 mm.
Controllo delle saldature
Tutte le saldature devono essere verificate meccanicamente, una volta raffreddate, con lo specifico attrezzo di controllo o con un cacciavite con punta arrotondata, in modo da individuare eventuali imperfezioni. Ogni imperfezione deve essere corretta con saldatura ad aria calda.
