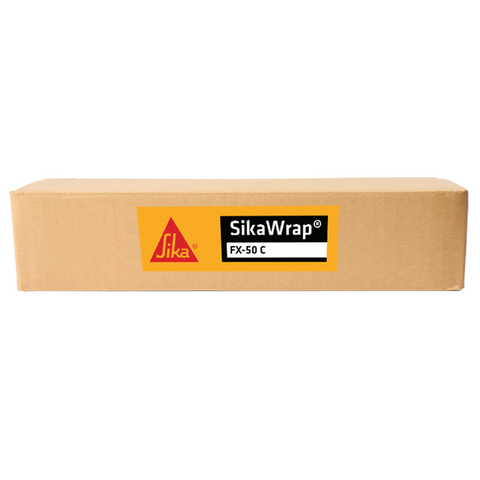

SikaWrap® FX-50 C

SikaWrap® FX-50 C

Corda in fibra di carbonio unidirezionale per la connessione strutturale e l’ancoraggio dei sistemi di rinforzo strutturale SikaWrap®

SikaWrap® FX-50 C è una corda unidirezionale in fibra di carbonio da utilizzarsi come connessione ed ancoraggio strutturale dei tessuti SikaWrap®.

  • Composto al 100% di fibre in carbonio ad elevata durabilità
  • Fibre ad elevata resistenza, non soggette a fenomeni di corrosione
  • Multifunzione e versatile nell'uso
  • Utilizzabili in molteplici ambiti e situazioni: su calcestruzzo, muratura in mattoni pieni, muratura mista o in pietrame
  • Facile da applicare con strumenti standard di cantiere
Trova Il Negozio Contatti
Scheda Dati Prodotto Mostra tutti i Documenti

Impieghi

  • Ancoraggio su calcestruzzo o muratura dei sistemi di rinforzo con tessuti in fibra di carbonio o di vetro della linea SikaWrap®
  • Connessione di sistemi di rinforzo strutturale con fibre di carbonio o vetro della linea SikaWrap® su strutture di calcestruzzo o muratura
  • Realizzazione di rinforzi flessibili con la tecnica del NSM (Near Surface Mounted) su elementi in calcestruzzo o muratura


Vantaggi

  • Composto al 100% di fibre in carbonio ad elevata durabilità
  • Fibre ad elevata resistenza, non soggette a fenomeni di corrosione
  • Multifunzione e versatile nell'uso
  • Utilizzabili in molteplici ambiti e situazioni: su calcestruzzo, muratura in mattoni pieni, muratura mista o in pietrame
  • Facile da applicare con strumenti standard di cantiere

Packaging

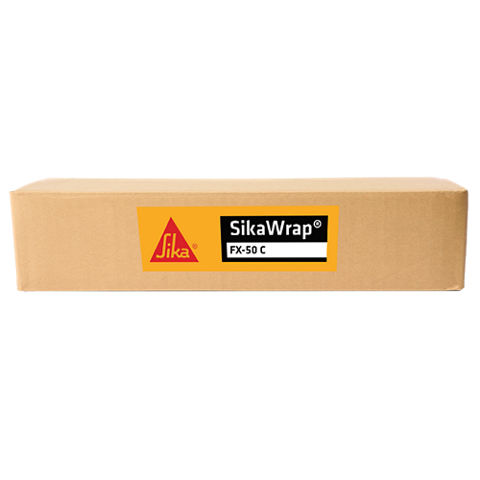

Rotolo da 25 m con pratico dispenser

Dettagli Prodotto

Sostenibilità/ Certificazioni / Normative

SOSTENIBILITÀ

SikaWrap® FX-50 C è conforme:

  • al LEED v4 MRc 4 (Opz. 2) Building product disclosure and optimization – Componenti

CERTIFICAZIONI / NORMATIVE

Approvazione tecnica Sika CarboDur® kit, ITB, No. ITB-KOT-2019/0415 v.1

Accordo tecnico, CTPC, No. 016-011401-2019

Approvazione tecnica Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2

Approvazione tecnica, CSTB, Avis Technique 3.3/19-1005_V1
Informazioni di Prodotto

Costruzione

Corda unidirezionale in fibra di carbonio con involucro di plastica

Tipo di fibra

Fibra di carbonio

Durata di conservazione

5 anni dalla data di produzione

Condizioni di immagazzinamento

Conservare nella confezione originale, sigillata, non dannaeggiata in ambiente asciutto a temperature comprese tra +5°C e +35°C. Proteggere dalla luce diretta del sole. Verificare sempre quanto indicato sulla confezione.

Densità delle fibre secche

1.82 g/cm3

Sezione trasversale

~ 28 mm2 (contenuto di fibra secca)

Peso per unità di lunghezza

~ 50 g/m (contenuto di fibra secca)

Resistenza a trazione delle fibre secche

4000 MPa

(ISO 10618)

Modulo di elasticità a trazione delle fibre secche

240 GPa

(ISO 10618)

Allungamento a rottura delle fibre secche

≥ 1.60 %

(ASTM D 4018)
Informazioni Sistema

Struttura del sistema

Resina impregnazione/laminazione

Sikadur®-300 o

Sikadur®-52 Injection Normal o

Sikadur®-52 Injection LP

Resina di ancoraggio

Sikadur®-330 o

Sika AnchorFix®-3030 o

Sika AnchorFix®-3001

Tessuti per il rinforzo strutturale

SikaWrap® in fibra di carbonio

La configurazione e la struttura del Sistema deve essere rispettata e non può essere variata.
Per informazioni dettagliate sulle sopracitate resine e per i dettagli applicativi dei tessuti, fare riferimento alle rispettive Schede Dati Prodotto e Manuale di preparazione e installazione.
Informazioni Tecniche

Sezione trasversale nominale del laminato

Sezione trasversale di progetto riferita alle fibre: ~28 mm²

Il prodotto impregnato/laminato ha un diametro di circa 10 mm

Resistenza a trazione del laminato

~2 000 MPa*

(EN 2561)

*Valori nella direzione longitudinale delle fibre calcolati considerando la sezione trasversale di progetto riferita alle fibre.

Modulo di elasticità a trazione del laminato

~230  GPa (riferito alla sezione di fibra)*

(EN 2561)

*Valori nella direzione longitudinale delle fibre calcolati considerando la sezione trasversale di progetto riferita alle fibre.

Applicazione

Consumo

Consumo

Per l’impregnazione del connettore: 110–150 g/m

Step Di Applicazione

QUALITA' DEL SUPPORTO / SUBSTRATO

Il substrato deve avere una resistenza minima a trazione pari a 1 MPa o pari al minimo richiesto nel progetto del rinforzo strutturale o nella normativa vigente.

Consultare il relativo Manuale preparazione ed installazione

PREPARAZIONE DEL SUBSTRATO / SUPPORTO

Pulire e preparare il calcestruzzo in modo da rimuovere completamente il lattime di cemento e qualsiasi altro contaminante, ottenendo una superficie liscia, con porosità aperta.

Nel caso di ancoraggio, SikaWrap® FX-50 C deve essere messo in opera mediante perforazione del supporto, avente diametro almeno di 16 mm nei fori ciechi e 14 mm sui fori passanti e profondità da calcolare in base allo specifico progetto di rinforzo. A tale scopo adottare metodi di perforazione a secco, avendo cura di smussare e arrotondare lo spigolo retto della perforazione in superficie, per evitare di danneggiare la fibra di SikaWrap® FX-50 C; tale smusso può essere effettuato con lo stesso strumento usato per eseguire il foro e con la stessa punta o, in alternativa, con delle speciali punte coniche. Prima dell'applicazione del connettore, il foro deve essere pulito con pistola di soffiaggio o aria compressa, partendo dal fondo (almeno due volte). Il foro deve essere poi pulito completamente con uno speciale scovolino di acciaio (pulire almeno due volte). Il diametro dello scovolino deve essere superiore a quello del foro. infine, il foro deve essere completamente pulito con pistola di soffiaggio o aria compressa, partendo dal fondo del foro (almeno due volte ancora).

Nel caso fosse necessario provvedere a riparazioni localizzate o a regolarizzazioni superficiali prima dell’applicazione del connettore possono essere utilizzati i seguenti sistemi:

  • Sikadur®-31+ come stucco epossidico
  • Malte da ripristino della linea Sika MonoTop® o SikaRep®
