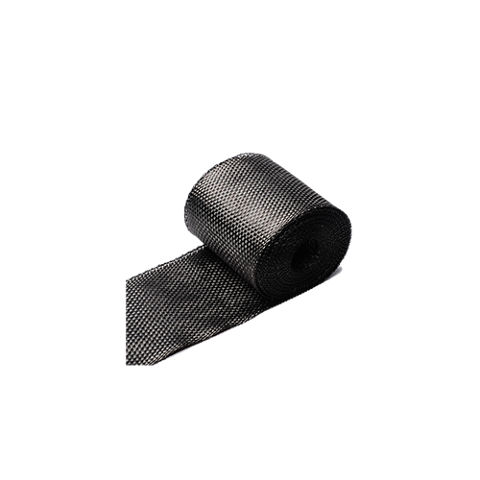

SikaWrap®-600 C

SikaWrap®-600 C

Tessuto unidirezionale in fibra di carbonio ad alta resistenza per sistemi di rinforzo strutturale FRP realizzati in situ in classe 210C

SikaWrap®-600 C è un tessuto non ordito unidirezionale in fibra di carbonio ad alta resistenza, studiato per applicazioni a umido. SikaWrap®-600 C è parte di un sistema FRP Sika® qualificato ai sensi della "Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti", in classe 210C (Tabella 4).

  • Tessuto multifunzionale adatto all'utilizzo con diverse tecniche di rinforzo;
  • Flessibile nella geometria e adatto all'utilizzo su: travi, pilastri, camini, piloni, pareti, solai, silo, ecc;
  • Basso peso specifico - minimo incremento di peso della struttura;
  • Estremamente conveniente in termini di costi totali di applicazione, se confrontato con metodi di rinforzo tradizionali;
Trova Il Negozio Contatti
Scheda Dati Prodotto Mostra tutti i Documenti

Impieghi

Rinforzo di elementi strutturali in cemento armato, muratura e legno per incremento capacita portante nel caso di sollecitazione di flessione e di taglio per:
  • Miglioramento delle prestazioni e della risposta sismica degli elementi strutturali;
  • lntegrazione delle armature in acciaio;
  • Aumento della resistenza e della duttilità dei pilastri;
  • Aumento della capacità portante degli elementi strutturali;
  • Modifica della destinazione d'uso di edifici;
  • Riparazione di difetti ed eliminazione errori progettuali;
  • Aumento della resistenza alle sollecitazioni sismiche;
  • Estensione delle vita utile e della durabilità degli edifici;
  • Adeguamento a seguito di modifiche intervenute nelle Norme o nelle specifiche.


Vantaggi

  • Tessuto multifunzionale adatto all'utilizzo con diverse tecniche di rinforzo;
  • Flessibile nella geometria e adatto all'utilizzo su: travi, pilastri, camini, piloni, pareti, solai, silo, ecc;
  • Basso peso specifico - minimo incremento di peso della struttura;
  • Estremamente conveniente in termini di costi totali di applicazione, se confrontato con metodi di rinforzo tradizionali;

Packaging

Lunghezza rotolo

Larghezza

Rotolo

 50 m

300 mm

Colore

Consultare la Scheda Dati Prodotto

Dettagli Prodotto

Sostenibilità/ Certificazioni / Normative

CERTIFICAZIONI / NORMATIVE

  • Italia: Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti. Sistema in possesso di CVT.
  • Italia CNR-DT 200 R1/2013: Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati.
  • Francia: CSTB - Avis Technique 3/106-875, Sika CarboDur SikaWrap
  • USA: ACI 440.2R-08, linee guida per la progettazione e la realizzazione di Externally Bonded FRP Systems per il rinforzo di strutture in calcestruzzo armato, luglio 2008
  • UK: Concrete Society Technical Report No. 55, linee guida di progetto per il rinforzo di strutture in calcestruzzo armato tramite materiali compositi fibro-rinforzati, 2012.

Informazioni di Prodotto

Costruzione

Orientamento fibre

0° (unidirezionale)

Ordito

Fibre in carbonio nere 96 %

Trama

Fibra di vetro tipo E 2 %

CucituraPoliestere 1 %
LegantePolvere di resina epossidica 1 %

Tipo di fibra

Fibra di carbonio ad alta resistenza

Durata di conservazione

24 mesi dalla data di produzione

Condizioni di immagazzinamento

Conservare nelle confezioni originali sigillate e non danneggiate, in ambiente asciutto e temperature comprese tra +5°C e +35°C, protetto dalla luce diretta del sole.

Densità delle fibre secche

~ 1.81 g/cm3

Spessore di progetto

0.337 mm (riferito all'area totale delle fibre di carbonio)

Sezione trasversale

337 mm2/m (riferito all'area totale delle fibre di carbonio)

Peso per unità di superficie

~ 600 g/m2 (riferito alle sole fibre di carbonio)

Resistenza a trazione delle fibre secche

Valore minimo

~ 3 800 N/mm2

Modulo di elasticità a trazione delle fibre secche

Valore minimo

~ 242 000 N/mm2

Allungamento a rottura delle fibre secche

~ 1.50 %(ISO 10618)
Informazioni Sistema

Struttura del sistema

Stratigrafia e configurazione di sistema descritte devono essere perfettamente rispettate, senza varianti.

Primer di adesione sul supporto

Sikadur®-330* o Sikadur®-300

Impregnazione / laminazione

Sikadur®-300

Tessuto per rinforzo strutturale

SikaWrap®-600 C

* Utilizzare sempre Sikadur®-330 come primer in caso di applicazione sopratesta e in caso di applicazione in più strati su superficie verticale.

Per informazioni dettagliate sul Sikadur®-300 e i dettagli applicativi del sistema, consultare le Schede Dati Prodotto del Sikadur®-300 e il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.


Informazioni Tecniche

Resistenza a trazione del laminato

Valore medio*

Valore caratteristico*

~ 3 160 N/mm2

~ 2 830 N/mm2

Modulo di elasticità a trazione del laminato

Valore medio*

~ 231 600 N/mm2

Allungamento a rottura del laminato

~ 1.37%*(EN 2561)

* Valori relativi alla direzione delle fibre, riferiti alle prove del Gruppo A (3 strati). Spessore laminato ~ 2.8 mm. Contenuto di fibra in volume ~ 30%, in peso ~ 40%

Applicazione

Consumo

Consumo

Applicazione con solo Sikadur®-300:

Primo strato tessuto incluso primer

1.0–1.5 kg/m2

Strati successivi di tessuto

0.8 kg/m2

Applicazione con Sikadur®-330* come primer e Sikadur®-300 per impregnazione/laminazione:

Primer - Sikadur®-330

0.4–0.6 kg/m2

Ogni strato di tessuto - Sikadur®-300

0.85–1.0 kg/m2

* Utilizzare sempre Sikadur®-330 come primer in caso di applicazione sopratesta e in caso di applicazione in più strati su superficie verticale.
Step Di Applicazione

QUALITA' DEL SUPPORTO / SUBSTRATO

Resistenza a trazione minima del substrato: 1.0 N/mm2 o come da specifica di progetto.

Consultare il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.

PREPARAZIONE DEL SUBSTRATO / SUPPORTO

Pulire e preparare il calcestruzzo in modo da rimuovere completamente il lattime di cemento e qualsiasi altro contaminante, ottenendo una superficie liscia, con porosità aperta.

Consultare il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.
