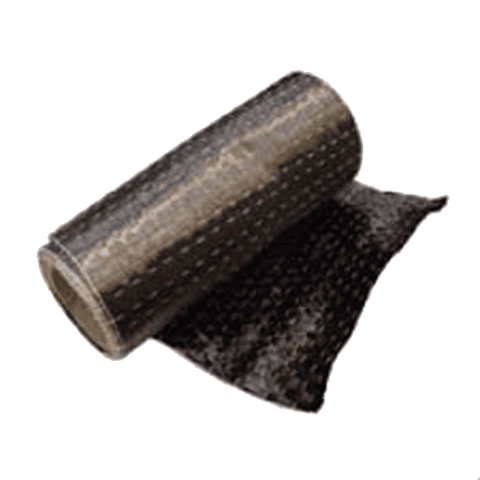

SikaWrap®-400 C HM

SikaWrap®-400 C HM

Tessuto unidirezionale in fibra di carbonio ad alto modulo elastico per sistemi di rinforzo strutturale FRP realizzati in situ, in classe 350/2800C

SikaWrap®-400 C HM è un tessuto unidirezionale in fibra di carbonio ad alto modulo elastico, studiato per applicazioni a secco. SikaWrap®-400 C HM è parte di un sistema FRP Sika® qualificato ai sensi della "Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti", in classe 350/2800C (Tabella 4).

  • Allineamento ottimale delle fibre
  • Tessuto multifunzionale adatto all'utilizzo con diverse tecniche di rinforzo;
  • Flessibile nella geometria e adatto all'utilizzo su: travi, pilastri, camini, piloni, pareti, solai, silo, ecc.;
  • Basso peso specifico - minimo incremento di peso della struttura;
  • Estremamente conveniente in termini di costi totali di applicazione, se confrontato con metodi di rinforzo tradizionali.
Trova Il Negozio Contatti
Scheda Dati Prodotto Mostra tutti i Documenti

Impieghi

Rinforzo di elementi strutturali in cemento armato, muratura e legno per incremento capacita portante nel caso di sollecitazione di flessione e di taglio per:
  • Miglioramento delle prestazioni e della risposta sismica degli elementi strutturali;
  • lntegrazione delle armature in acciaio;
  • Aumento della resistenza e della duttilità dei pilastri;
  • Aumento della capacità portante degli elementi strutturali;
  • Modifica della destinazione d'uso di edifici;
  • Riparazione di difetti ed eliminazione errori progettuali;
  • Aumento della resistenza alle sollecitazioni sismiche;
  • Estensione delle vita utile e della durabilità degli edifici;
  • Adeguamento a seguito di modifiche intervenute nelle Norme o nelle specifiche.


Vantaggi

  • Allineamento ottimale delle fibre
  • Tessuto multifunzionale adatto all'utilizzo con diverse tecniche di rinforzo;
  • Flessibile nella geometria e adatto all'utilizzo su: travi, pilastri, camini, piloni, pareti, solai, silo, ecc.;
  • Basso peso specifico - minimo incremento di peso della struttura;
  • Estremamente conveniente in termini di costi totali di applicazione, se confrontato con metodi di rinforzo tradizionali.

Packaging

Lunghezza rotolo

Larghezza

Rotolo

50 m

100 mm

Rotolo

50 m

150 mm

Dettagli Prodotto

Sostenibilità/ Certificazioni / Normative

CERTIFICAZIONI / NORMATIVE

  • Italia: Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti. Sistema in possesso di CVT.
  • Italia CNR-DT 200 R1/2013: Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati

Informazioni di Prodotto

Costruzione

Orientamento delle fibre:

0° (unidirezionali)

Ordito:

Fibre al carbonio nere

Il tessuto presenta speciali fibre termoplastiche nella trama e nell’ordito, le quali garantiscono la stabilità dimensionale (processo di termosaldatura).

Tipo di fibra

Fibre al carbonio ad alto modulo

Durata di conservazione

2 anni dalla data di produzione

Condizioni di immagazzinamento

Conservare nelle confezioni originali sigillate e non danneggiate, in ambiente asciutto e temperature comprese tra +5°C e +35°C, protetto dalla luce diretta del sole.

Densità delle fibre secche

~ 1,77 g/cm3

Spessore di progetto

0.225 mm (riferito all'area totale delle fibre di carbonio)

Sezione trasversale

225 mm2/m (riferito all'area totale delle fibre di carbonio)

Peso per unità di superficie

400 g/m2 (riferito alle sole fibre di carbonio)

Resistenza a trazione delle fibre secche

Valore minimo

~ 4 410 N/mm2

Modulo di elasticità a trazione delle fibre secche

Valore minimo

~ 377 000 N/mm2

Allungamento a rottura delle fibre secche

~ 1.2 %

(ISO 10618)
Informazioni Sistema

Struttura del sistema

Stratigrafia e configurazione di sistema descritte devono essere perfettamente rispettate, senza varianti.

Primer di adesione sul supporto, livellamento ed impregnazione

Sikadur®-330

Tessuto per rinforzo strutturale

SikaWrap®-400 C HM

Per informazioni dettagliate sul Sikadur®-330 e i dettagli applicativi del sistema, consultare le Schede Dati Prodotto del Sikadur®-330 e il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.


Informazioni Tecniche

Resistenza a trazione del laminato

Valore medio*

Valore caratteristico*

~ 3 480 N/mm2

~ 3 110 N/mm2

Modulo di elasticità a trazione del laminato

Valore medio*

~ 357 000 N/mm2

Allungamento a rottura del laminato

~ 0.97%*(EN 2561)

* Valori relativi alla direzione delle fibre, riferiti alle prove del Gruppo A (3 strati). Spessore laminato ~ 2.0 mm. Contenuto di fibra in volume ~ 30%, in peso ~ 40%

Applicazione

Consumo

Consumo

Applicazione a secco con Sikadur®-330

Primo strato con funzione primer

1.0–1.5 kg/m2

Strati successivi

0.8 kg/m2

Consultare il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.
Step Di Applicazione

QUALITA' DEL SUPPORTO / SUBSTRATO

Resistenza a trazione minima del substrato: 1.0 N/mm2 o come da specifica di progetto.

Consultare il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.

PREPARAZIONE DEL SUBSTRATO / SUPPORTO

Pulire e preparare il calcestruzzo in modo da rimuovere completamente il lattime di cemento e qualsiasi altro contaminante, ottenendo una superficie liscia, con porosità aperta.

Consultare il "Manuale di preparazione ed installazione sistema SikaWrap®" Ref: 850 41 02/03.
