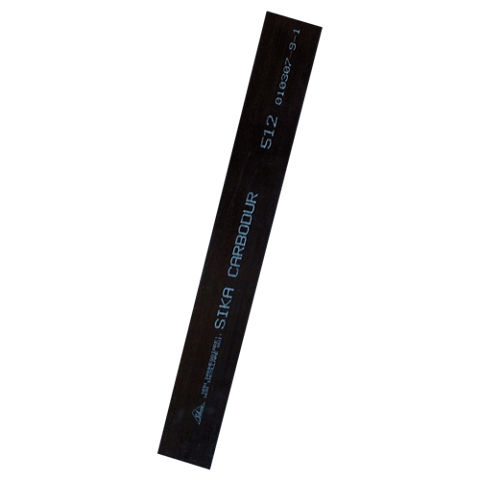

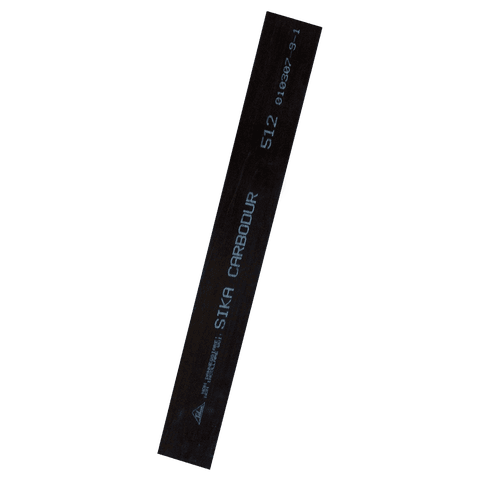

Sika® CarboDur® M

Sika® CarboDur® M

Rinforzo strutturale preformato in classe C190/1800, costituito da lamine pultruse in fibra di carbonio, facente parte del sistema Sika® CarboDur®

Sika® CarboDur® M sono delle lamine pultruse in fibra di carbonio (CFRP), studiate per il rinforzo di strutture in calcestruzzo armato, legno, muratura, acciaio e materiali compositi a matrice polimerica. Le lamine Sika® CarboDur® M vengono incollate alla struttura, come sistema di rinforzo esterno, tramite Sikadur®-30: adesivo a base di resina epossidica. Per informazioni dettagliate sull'adesivo vedere la relativa Scheda Dati Prodotto. Sika® CarboDur® M è qualificato ai sensi della "Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti", in classe C190/1800 (Tabella 1)..

  • Eccellente resistenza in combinazione con elevata rigidezza
  • Esente da corrosione
  • Eccellente durabilità e resistenza a fatica
  • Disponibile in qualsiasi lunghezza, non sono necessari giunti
  • Spessore contenuto, intersezioni delle lamine facili da realizzare
  • Facile da trasportare (rotoli)
  • Peso contenuto, semplice istallazione specialmente sopratesta (nessuna attrezzatura particolare per movimentazione ed installazione)
  • Minima preparazione della lamina, applicabile in più strati
  • Bordi netti senza fibre a vista poiché prodotte per pultrusione
  • Estese campagne di test e Approvazioni rilasciate da vari paesi
Trova Il Negozio Contatti
Scheda Dati Prodotto Mostra tutti i Documenti

Impieghi

Il sistema Sika® CarboDur® è studiato per migliorare o aumentare le performance e la resistenza delle strutture per:
Incremento dei carichi:
  • Incremento dei carichi statici per solai, travi e sezioni di ponti
  • Installazione di macchinari pesanti in edifici ad uso industriale
  • Miglioramento del comportamento di strutture soggette a vibrazioni
  • Variazione di destinazione d'uso
Danneggiamento degli elementi strutturali dovuto a:
  • Invecchiamento dei materiali edili
  • Corrosione dei ferri d’armatura
  • Eventi accidentali (collisioni di veicoli, incendi, sismi)
Miglioramento dell’efficienza statica:
  • Riduzione delle deformazioni e dell'ampiezza di fessurazione
  • Riduzione delle sollecitazioni dei ferri d’armatura
  • Miglioramento del comportamento a fatica
Modifiche del sistema strutturale:
  • Demolizione di pareti o colonne
  • Demolizione di parti di solette per praticare aperture
Resistenza ad eventi accidentali:
  • Aumento della resistenza a terremoti, impatti, esplosioni, ecc.
Difetti di progettazione o di costruzione
  • Armature insufficienti
  • Spessore inadeguato degli elementi.

Vantaggi

  • Eccellente resistenza in combinazione con elevata rigidezza
  • Esente da corrosione
  • Eccellente durabilità e resistenza a fatica
  • Disponibile in qualsiasi lunghezza, non sono necessari giunti
  • Spessore contenuto, intersezioni delle lamine facili da realizzare
  • Facile da trasportare (rotoli)
  • Peso contenuto, semplice istallazione specialmente sopratesta (nessuna attrezzatura particolare per movimentazione ed installazione)
  • Minima preparazione della lamina, applicabile in più strati
  • Bordi netti senza fibre a vista poiché prodotte per pultrusione
  • Estese campagne di test e Approvazioni rilasciate da vari paesi

Packaging

Forniti in rotoli da 250 m o tagliati su misura in confezioni di cartone a perdere.

Colore

Matrice in resina epossidica rinforzata con fibre di carbonio, colore nero.

Dettagli Prodotto

Sostenibilità/ Certificazioni / Normative

CERTIFICAZIONI / NORMATIVE

  • Italia: Linea Guida per l'identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice polimerica (FRP) da utilizzarsi per il consodilamento strutturale di costruzioni esistenti. Sistema in possesso di CVT.
  • Italia CNR-DT 200 R1/2013: Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati
  • France: CSTB - Avis Technique 3/16-875, Sika® CarboDur®, SikaWrap®.
  • Slovacchia: TSUS, Building Testing and research institutes.
  • Slovacchia: Approvazione Tecnica TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Polonia: Approvazione Tecnica ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych.
  • Polonia: Approvazione Tecnica IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych.

  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, Luglio 2001.
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, Luglio 2008.
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2000.
  • Svizzera: SIA 166, Klebebewehrungen, 2003/2004.
Informazioni di Prodotto

Durata di conservazione

Illimitata, se le condizioni di immagazzinamento sono soddisfatte.

Condizioni di immagazzinamento

Conservare nelle confezioni originali, sigillate e non danneggiate, in ambiente asciutto e a temperature inferiori a +50°C. Proteggere dalla luce diretta del sole. Trasportare solo negli imballi originali o proteggere da qualsiasi danneggiamento meccanico.

Densità

Fibra di carbonio

~1.81 g/cm3

Matrice

~1.20 g/cm3

Prodotto finito

~1.61 g/cm3

Dimensioni

Tipo Sika® CarboDur® M

Larghezza

Spessore

Area sezione

614

60 mm

1.4 mm

84 mm2

1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2

514*50 mm1.4 mm70 mm2
814*80 mm1.4 mm112 mm2
914*90 mm1.4 mm126 mm2

*Disponibile su richiesta e acquistabile solo in bobine intere da 250 m.

Contenuto di fibra in volume

~ 68%   (~76% in peso)
Informazioni Sistema

Struttura del sistema

La struttura e la configurazione del sistema qui descritte devono essere rigorosamente rispettate senza essere modificate.

Adesivo: Sikadur®-30

Lamine in fibra di carbonio per rinforzo strutturale: Sika® CarboDur® M



Per informazioni dettagliate e dettagli applicativi riguardo al Sikadur®-30 vedere la relativa Scheda Dati Prodotto e il “Manuale di preparazione ed installazione sistema Sika® CarboDur®” Ref: 850 41 05
Informazioni Tecniche

Resistenza a trazione del laminato

Valore medio

3500 N/mm2

Valore caratteristico

3200 N/mm2

Valore medio

~ 3500 N/mm2

Valore caratteristico

~ 2890 N/mm2

Valori in direzione longitudinale alle fibre.

Modulo di elasticità a trazione del laminato

Valore medio

210000 N/mm2

Valore caratteristico

205000 N/mm2

Valore medio

~ 190000 N/mm2

Valori in direzione longitudinale alle fibre.

Allungamento a rottura del laminato

Valore medio

~ 1.70 %

Valore medio

~ 1.85 %

Valori in direzione longitudinale alle fibre.

Reazione al fuoco

NPD

Resistenza termica

La resistenza al fuoco può essere determinata di volta in volta in funzione delle caratteristiche geometriche, fisiche e meccaniche dell'elemento rinforzato. Consultare il nostro Servizio Tecnico per ulteriori informazioni.

Temperatura di transizione vetrosa

> 100°C

(EN 61006)

Applicazione

Consumo

Consumo

Larghezza lamina

Sika® CarboDur® M

Consumo di Sikadur®-30*

50 mm

0.20 − 0.28 kg/m

60 mm

0.24 − 0.32 kg/m

80 mm0.32 − 0.44 kg/m
90 mm0.40 − 0.56 kg/m
100 mm0.44 − 0.64 kg/m
120 mm0.45 − 0.80 kg/m

*Nota: Consumo relativo a un'applicazione standard. Il consumo effettivo di adesivo può risultare superiore (anche più del 20%) in funzione della planarità e della regolarità del sottofondo, ma anche degli incroci delle lamine e dello sfrido.
Step Di Applicazione

QUALITA' DEL SUPPORTO / SUBSTRATO

Rinforzo esterno su calcestruzzo con lamine Sika® CarboDur® M:

Resistenza minima raccomandata al pull-off del calcestruzzo dopo la preparazione della superficie:

  • Media: 2.0 MPa
  • Minima: 1.5 MPa

L'effettiva resistenza al pull-off del calcestruzzo dopo la preparazione della superficie deve essere verificata.

Quando la resistenza al pull-off del calcestruzo è inferiore ai valori dichiarati, possono essere utilizzate altre soluzioni Sika:

  • CarboDur® applicato in scanalature come nella tecnica NSM (Near Surface Mounted)
  • Tessuti SikaWrap®: vedere le Schede Dati Prodotto dei tessuti SikaWrap®

Il calcestruzzo generalmente deve essere stagionato più di 28 giorni (a seconda dalle condizioni di stagionatura, dal tipo di calcestruzzo, ecc.).

Rinforzo esterno con lamine Sika® CarboDur® M su altri substrati:

Per l'applicazione delle lamine Sika® CarboDur® su altri substrati (mattoni, pietra, acciaio, legno, materiali compositi fibrorinforzati a matrice polimerica, ecc.) consultare il “Manuale di preparazione ed installazione sistema Sika® CarboDur®” Ref: 850 41 05.

Per informazioni dettagliate contattare il nostro Servizio Tecnico.

PREPARAZIONE DEL SUBSTRATO / SUPPORTO

Il calcestruzzo deve essere pulito e preparato in modo da ottenere una superficie ruvida, priva di lattime e contaminanti.

Consultare il  “Manuale di preparazione ed installazione sistema Sika® CarboDur®” Ref: 850 41 05.
