Sika® CarboDur® BC 12

Sika® CarboDur® BC 12

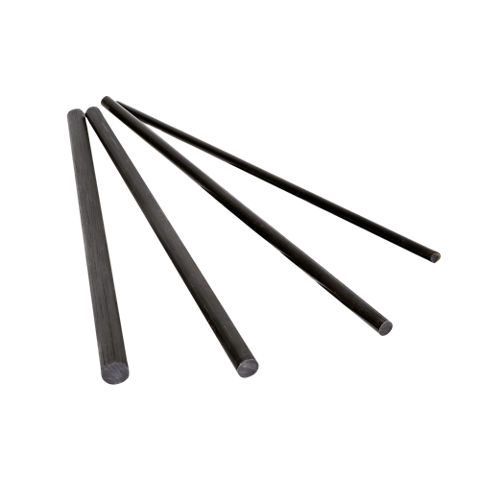

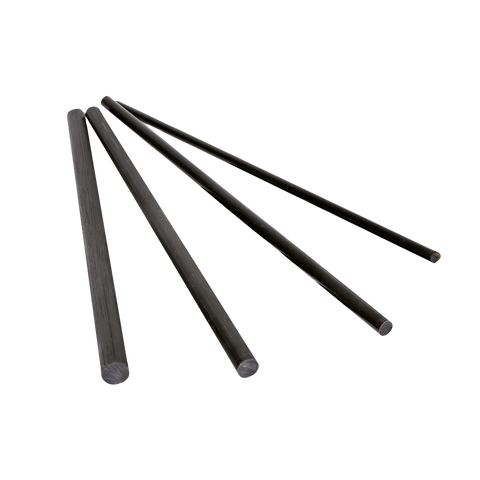

BARRE PULTRUSE IN FIBRA DI CARBONIO DA 12 MM PER IL RINFORZO STRUTTURALE (NSM)

Sika® CarboDur® BC 12 sono delle barre pultruse in fibra di carbonio (CFRP) a sezione circolare, studiate principalmente per il rinforzo strutturale superficiale (NSM) di calcestruzzo, legno e muratura. Vengono inserite all'interno di scanalature della superficie intasate con un adesivo strutturale Sika selezionato in base al progetto, all'applicazione e alle condizioni ambientali. La barra fa parte del sistema Sika CarboDur®.

  • Esente da corrosione
  • Altissima resistenza
  • Invisibile dopo la posa
  • Eccellente durabilità e resistenza a fatica
  • Leggero, facile da trasportare e da istallare
  • Facile da tagliare secondo la lunghezza di progetto richiesta
  • Bordi lisci senza fibre a vista poiché prodotte per pultrusione
  • Le superfici rinforzate sono trafficabili
  • Non richiede preparazione e livellamento della superficie del supporto
  • Migliore resistenza al fuoco (se paragonato a rinforzi applicati all'esterno)
  • Test e Approvazioni rilasciate da vari paesi
Trova Il Negozio Contatti
Scheda Dati Prodotto Mostra tutti i Documenti

Impieghi

Le barre Sika® CarboDur® BC 12 sono studiate per migliorare o aumentare le performance strutturali per: Incremento dei carichi:
  • Incremento dei carichi statici per solai, travi e sezioni di ponti
  • Installazione di macchinari pesanti
  • Miglioramento del comportamento di strutture soggette a vibrazioni
  • Variazione di destinazione d'uso
Danneggiamento degli elementi strutturali dovuto a:
  • Deterioramento dei materiali da costruzione originali
  • Corrosone dei ferri di armatura
  • Eventi accidentali (collisioni di veicoli, incendi, terremoti)
Miglioramento della funzionalità e della durata:
  • Riduzione delle deformazioni e dell'ampiezza di fessurazione
  • Riduzione delle sollecitazioni dei ferri d’armatura
  • Miglioramento del comportamento a fatica
Modifiche del sistema strutturale:
  • Demolizione di pareti e/o colonne
  • Demolizione di sezioni di solai e pareti per realizzare aperture
  Maggiore resistenza a:
  • Terremoti
  • Impatti
  • Esplosioni
Difetti di progettazione o di costruzione:
  • Armature insufficienti
  • Spessore inadeguato degli elementi
In combinazione con altre applicazioni di rinforzo:
  • Connessioni strutturali
  • Ancoraggio di tessuti SikaWrap®



Vantaggi

  • Esente da corrosione
  • Altissima resistenza
  • Invisibile dopo la posa
  • Eccellente durabilità e resistenza a fatica
  • Leggero, facile da trasportare e da istallare
  • Facile da tagliare secondo la lunghezza di progetto richiesta
  • Bordi lisci senza fibre a vista poiché prodotte per pultrusione
  • Le superfici rinforzate sono trafficabili
  • Non richiede preparazione e livellamento della superficie del supporto
  • Migliore resistenza al fuoco (se paragonato a rinforzi applicati all'esterno)
  • Test e Approvazioni rilasciate da vari paesi

Packaging

Lunghezza della barra

3 m

Fare riferimento al listino corrente per eventuali variazioni.

Colore

Matrice in resina epossidica rinforzata con fibre di carbonio, colore nero.

Dettagli Prodotto

Sostenibilità/ Certificazioni / Normative

CERTIFICAZIONI / NORMATIVE

  • Polonia: Technical Approval IBDiM-KOT-2019/0361 "Zestawy mat i plaskowników kompozytowych do wzmacniania konstrukcji betonowych o nazwie handlowej: Zestaw materialów Sika CarboDur do wzmacniania konstrukcji obiektów mostowych"
  • Russia: СЕРТИФИКАТ СООТВЕТСТВИЯ СС БК СH.ПБ10. H00277
  • Repubblica Ceca: Technical approval ITC CERTIFIKÁT VÝROBKU č. 20 0011 V/AO
Informazioni di Prodotto

Durata di conservazione

5 anni dalla data di produzione

Condizioni di immagazzinamento

Conservare nelle confezioni originali, sigillate e non danneggiate, in ambiente asciutto e a temperature comprese tra +5 °C e +50°C.

Fare sempre riferimento alla confezione.

Densità

1,60 g/cm3

Dimensioni

Diametro

Area della sezione

12 mm

113 mm2

Contenuto di fibra in volume

> 65 %
Informazioni Sistema

Struttura del sistema

Importante: La struttura del sistema non deve essere modificata.

Nota: Per la corretta scelta dell'adesivo strutturale fare riferimento al “Method Statement Sika® CarboDur® Near Surface Mounted Reinforcement” Ref: 850 41 07 e alle Schede Dati Prodotto dei singoli adesivi.

  • Adesivo strutturale: Sika AnchorFix®-3001, Sika AnchorFix®-3030, Sikadur®-330, Sikadur®-30, Sikadur®-300 (applicazioni in orizzontale)
  • Barre in fibra di carbonio per rinforzo strutturale: Sika® CarboDur® BC 12
Informazioni Tecniche

Resistenza a trazione del laminato

Valore medio

~2300 MPa

Valore caratteristico~1900 MPa

Valori in direzione longitudinale alle fibre

Modulo di elasticità a trazione del laminato

Valore medio

~150 GPa

Valore caratteristico~140 GPa

Valori in direzione longitudinale alle fibre

Allungamento a rottura del laminato

Valore medio

~1,5 %

Valori in direzione longitudinale alle fibre

Temperatura di transizione vetrosa

> +100 °C

(EN 61006)

Applicazione

Consumo

Consumo

Resina

Applicazione NSM

(scanalature 15 × 15 mm)

Ancoraggio

(diametro del foro 14 mm)

Sikadur®-30

~180 g/m

-

Sikadur®-330~150 g/m

-

Sikadur®-300~130 g/m

-

Sika AnchorFix®-3001 / -3030~110 g/m~50 mL/m

Queste cifre sono teoriche e non tengono in considerazione alcun materiale aggiuntivo che potrebbe essere necessario a causa della porosità della superficie, del profilo, delle variazioni di livello o dello spreco, ecc.


Step Di Applicazione

QUALITA' DEL SUPPORTO / SUBSTRATO

Consultare il “Method Statement Sika® CarboDur® Near Surface Mounted Reinforcement” Ref: 850 41 07

PREPARAZIONE DEL SUBSTRATO / SUPPORTO

  • Fare riferimento a Sika Method Statement: Sika® CarboDur® Near Surface Mounted Reinforcement Ref: 850 41 07
  • Fare riferimento alle Schede tecniche dei singoli prodotti all'interno della struttura del sistema
